Calculateur de boîte automatique – Symptômes de panne, diagnostic et réparation sans remplacer toute la transmission
Le calculateur de boîte automatique est l’un des composants électroniques essentiels au bon fonctionnement d’une transmission automatique. Selon le constructeur automobile, ce module peut être désigné sous différentes appellations : TCM, TCU, EGS, VGS, ISM, module de transmission ou encore calculateur de boîte de vitesses automatique.
Un calculateur de boîte défectueux peut provoquer des symptômes très proches d’une panne mécanique importante de la transmission. Avant d’envisager une réparation coûteuse ou le remplacement complet de la boîte automatique, il est indispensable de contrôler l’électronique du système, la communication entre les modules ainsi que les données de diagnostic. Dans de nombreux cas, le problème provient directement du calculateur TCM ou EGS et non de la boîte de vitesses elle-même.
Chez ECUSALE, nous proposons des calculateurs de boîte automatique testés et vérifiés pour les véhicules Mercedes, Fiat, Peugeot et Citroën.
Quels sont les symptômes d’un calculateur de boîte automatique défectueux ?
Une panne du calculateur de transmission peut entraîner différents dysfonctionnements selon le type de véhicule et la technologie de boîte automatique utilisée. Sur certains véhicules, le problème se manifeste par une perte totale de communication diagnostic, tandis que sur d’autres, la boîte reste bloquée sur un seul rapport ou empêche complètement le démarrage du moteur.
Symptômes les plus fréquents d’un calculateur de boîte défaillant
- boîte automatique bloquée en mode dégradé,
- impossibilité de passer les vitesses,
- absence de réaction sur les positions P, R, N ou D,
- véhicule qui ne démarre pas ou verrouillage du levier de vitesses,
- à-coups lors des changements de rapports,
- passages de vitesses retardés,
- boîte bloquée sur un seul rapport,
- voyant de boîte automatique clignotant,
- message « Transmission Fault »,
- message « Gearbox Malfunction »,
- absence de communication avec le calculateur de boîte,
- défauts de communication CAN entre le calculateur moteur et le TCM,
- présence d’huile ou d’humidité dans le module,
- problèmes d’antidémarrage ou d’autorisation de démarrage moteur.
En pratique, il arrive très souvent que la boîte de vitesses soit mécaniquement en bon état et que la panne soit causée par un calculateur TCM défectueux ou un problème de communication CAN.
Q&A – Symptômes d’un calculateur de boîte automatique défectueux
Comment savoir si un calculateur de boîte automatique est défectueux ?
Les symptômes les plus fréquents sont le mode dégradé, les problèmes de passage des vitesses, les défauts de communication CAN, l’absence de communication avec le module et les problèmes liés à l’autorisation de démarrage.
Un calculateur de boîte défectueux peut-il empêcher le démarrage du véhicule ?
Oui. Sur de nombreux véhicules, le calculateur de transmission participe au système d’autorisation de démarrage du moteur. Une perte de communication peut empêcher totalement le démarrage du véhicule.
Un calculateur de boîte peut-il provoquer des à-coups pendant la conduite ?
Oui. Un module TCM ou EGS défaillant peut entraîner des changements de rapports incorrects, des à-coups, des passages retardés ou une boîte bloquée sur une seule vitesse.
Diagnostic du calculateur de boîte automatique – Codes défauts les plus fréquents
Un calculateur de boîte automatique défectueux enregistre souvent des erreurs de communication ou des défauts liés au fonctionnement de la transmission. Dans de nombreux cas, la panne est électronique et non mécanique.
Codes défauts TCM / EGS les plus courants
Un calculateur de transmission défaillant génère fréquemment des erreurs liées à la communication et au fonctionnement de la boîte automatique.
- P0700 – défaut du système de commande de boîte automatique,
- U0101 – perte de communication avec le TCM,
- U0121 – défaut de communication CAN,
- Transmission Fault,
- Gearbox Malfunction,
- activation du mode dégradé,
- absence de communication avec le module EGS ou VGS,
- problèmes liés au sélecteur de vitesses,
- erreurs d’autorisation de démarrage moteur.
Avant de remplacer entièrement la transmission, il est important de vérifier :
- l’alimentation électrique du module,
- les masses du calculateur,
- le réseau CAN,
- la présence d’huile ou d’eau dans le module,
- la communication diagnostic du TCM.
Quelles boîtes automatiques rencontrent le plus souvent des problèmes de calculateur ?
Les pannes de calculateurs de boîte concernent aussi bien les boîtes automatiques classiques que les transmissions robotisées ou à double embrayage.
Boîtes automatiques les plus touchées par les pannes TCM
- Mercedes 722.9 et 7G-Tronic,
- Fiat Dualogic,
- Opel Easytronic,
- Volkswagen DSG,
- Audi S-Tronic,
- Ford Powershift,
- Peugeot et Citroën MCP / BMP,
- ZF 6HP et 8HP,
- Renault DP0 et AL4,
- transmissions CVT et Multitronic.
Quel que soit le type de transmission, les symptômes restent souvent similaires : problèmes de passage des rapports, mode dégradé, à-coups ou impossibilité totale de rouler.

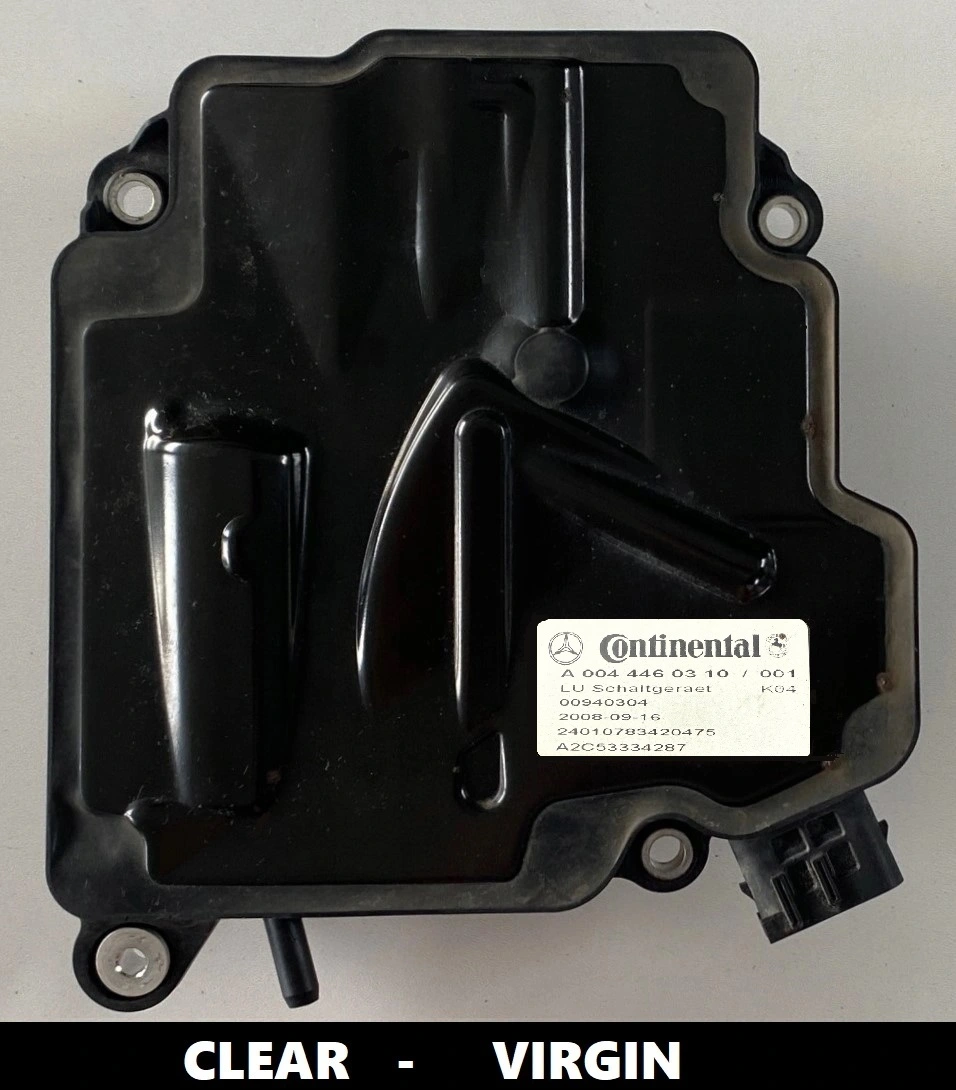

Calculateurs de boîte Mercedes – EGS, VGS, ISM et 7G-Tronic
L’une des catégories les plus recherchées concerne les calculateurs de boîte Mercedes ISM, EGS et TCM. Les véhicules Mercedes utilisent des modules électroniques avancés chargés de la communication entre la transmission, le calculateur moteur, l’antidémarrage et les différents systèmes de sécurité.
Modules Mercedes les plus courants
- EGS,
- VGS,
- ISM,
- 7G-Tronic,
- modules Continental,
- calculateurs Mercedes 722.9.
Les pannes les plus fréquentes sur les modules Mercedes 722.9 et 7G-Tronic sont liées à l’humidité, aux défauts du faisceau électrique ou aux problèmes de communication CAN.
Mercedes jusqu’à environ 2013 – calculateurs VIRGIN / CLEAR
Sur les anciens modèles Mercedes produits jusqu’à environ 2013, il est souvent possible de préparer les calculateurs en version VIRGIN / CLEAR. Le module est alors réinitialisé et effacé des données de l’ancien véhicule afin d’être réadapté via Star Diagnosis ou Xentry.
Cette solution permet de réduire considérablement le coût de réparation par rapport à l’achat d’un calculateur neuf en concession.
Mercedes après 2013 – codage ou clonage nécessaire
Sur les modèles Mercedes plus récents, une simple réinitialisation du calculateur ne suffit généralement pas. Ces modules nécessitent souvent un codage en ligne, une adaptation SCN ou le clonage des données du calculateur d’origine.
Le clonage permet de transférer les données d’antidémarrage et la configuration du module afin que le véhicule reconnaisse immédiatement le nouveau calculateur comme celui d’origine.
Q&A – calculateurs de boîte Mercedes
Tous les calculateurs Mercedes peuvent-ils être préparés en version VIRGIN ?
Non. Les versions VIRGIN concernent principalement les modèles Mercedes produits avant environ 2013. Les calculateurs plus récents nécessitent généralement un codage ou un clonage.
Un calculateur Mercedes après 2013 fonctionne-t-il sans programmation ?
Dans la majorité des cas, non. Les systèmes récents nécessitent souvent un codage en ligne ou le transfert des données de l’ancien module.
Que signifie un calculateur Mercedes VIRGIN ?
Il s’agit d’un module réinitialisé et effacé des données du précédent véhicule, prêt à être adapté sur une autre voiture.

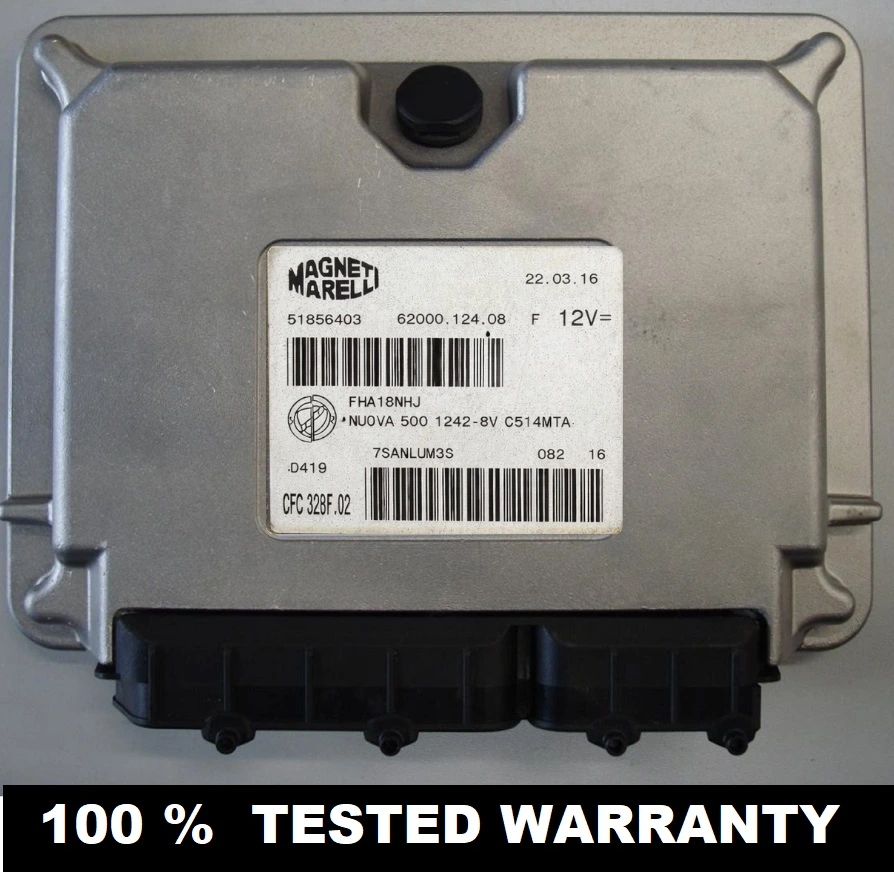

Calculateurs de boîte Fiat – Fiat 500, Panda et Dualogic
Une autre catégorie très recherchée concerne les calculateurs de boîte automatique Fiat, notamment pour les modèles Fiat 500, Panda, Punto et Grande Punto équipés de la transmission Dualogic.
Calculateurs Fiat les plus courants
- Magneti Marelli CFC300,
- CFC328,
- calculateurs Dualogic,
- modules de boîte robotisée Fiat.
Symptômes fréquents d’une panne du calculateur Fiat
- Fiat 500 qui ne passe plus les vitesses,
- Fiat Panda bloquée au point mort,
- voyant de boîte automatique clignotant,
- absence de communication avec le calculateur,
- problèmes liés au sélecteur de vitesses,
- véhicule qui ne démarre plus.
Le calculateur de boîte Fiat nécessite-t-il une programmation ?
Dans de nombreux cas, les calculateurs de boîte Fiat peuvent être sélectionnés à partir du numéro de pièce et installés sans programmation complexe. La compatibilité exacte du numéro de référence reste l’élément le plus important.
Q&A – calculateurs de boîte Fiat 500 et Panda
Comment choisir le bon calculateur de boîte pour une Fiat 500 ?
L’information la plus importante est le numéro de pièce inscrit sur l’étiquette du calculateur d’origine. Un même modèle de véhicule peut utiliser plusieurs versions différentes.
Le système Fiat Dualogic nécessite-t-il une adaptation après remplacement du calculateur ?
Cela dépend de la version du calculateur et de la boîte de vitesses. Dans de nombreux cas, un numéro de pièce identique suffit.
Quels sont les calculateurs Fiat les plus courants ?
Les modèles les plus répandus sont les calculateurs CFC300 et CFC328 utilisés sur les Fiat 500, Panda et Grande Punto.

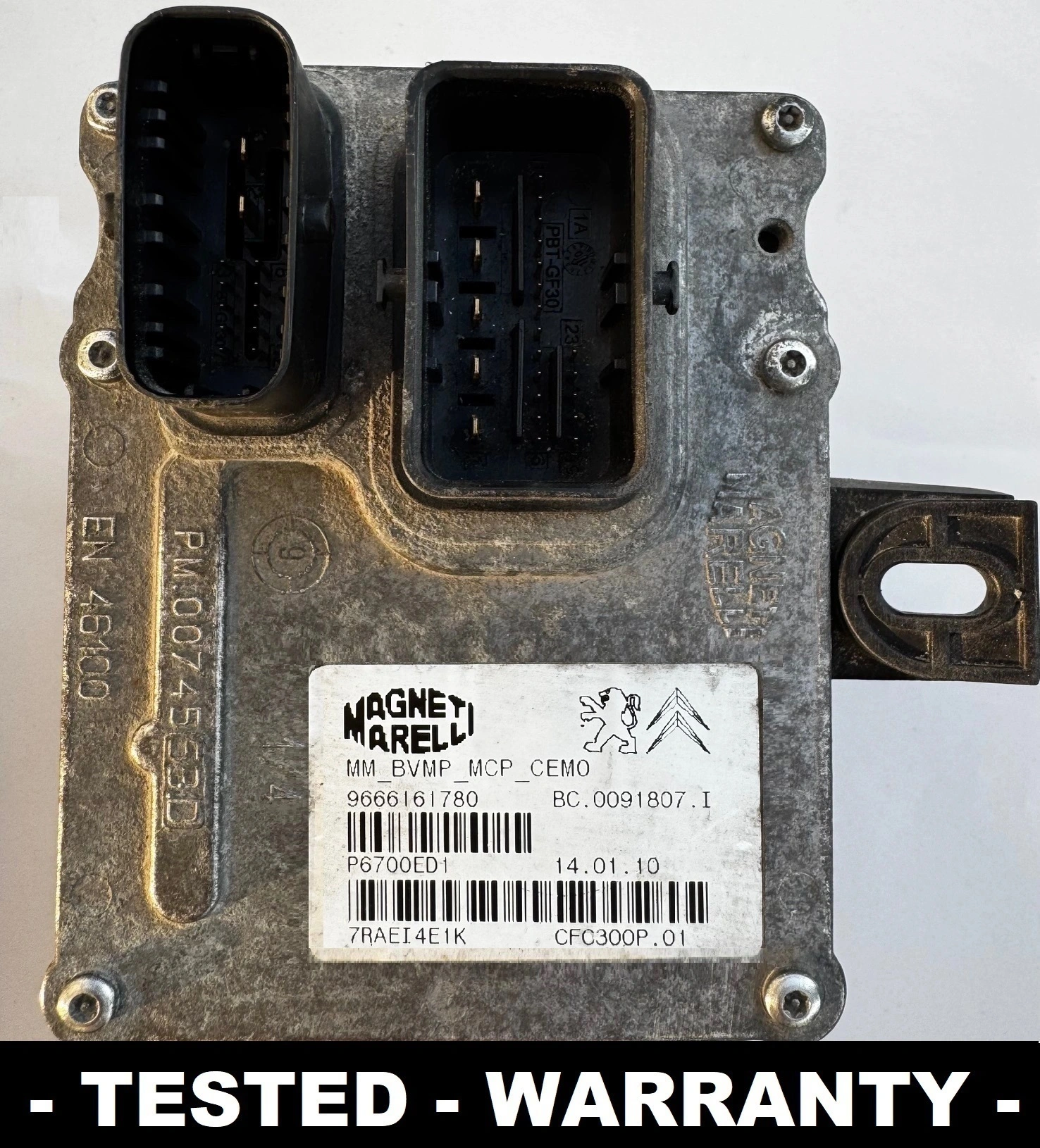

Calculateurs de boîte Peugeot et Citroën – Modules compatibles de remplacement
Les véhicules du groupe PSA utilisent très souvent des calculateurs de boîte Peugeot et calculateurs de boîte Citroën compatibles entre eux.
Dans de nombreux cas, les calculateurs Peugeot et Citroën sont techniquement identiques et peuvent être installés sans programmation supplémentaire lorsque le numéro de pièce et la version logicielle correspondent.
Calculateurs PSA les plus courants
- Magneti Marelli MCP,
- BMP,
- CFC300,
- calculateurs de boîtes robotisées PSA.
Quand un calculateur Peugeot ou Citroën ne nécessite-t-il pas de programmation ?
Dans de nombreux cas, un calculateur correctement sélectionné peut être installé sans codage supplémentaire. La correspondance exacte du numéro de pièce et de la version logicielle est essentielle.
Symptômes fréquents d’une panne de calculateur Peugeot et Citroën
- problèmes de passage des vitesses,
- boîte automatique bloquée en mode dégradé,
- à-coups pendant la conduite,
- défauts de communication CAN,
- absence de communication avec le calculateur de boîte,
- problèmes d’adaptation de la transmission.
Q&A – calculateurs de boîte Peugeot et Citroën
Un calculateur Peugeot peut-il fonctionner sur une Citroën ?
Oui, dans de nombreux cas. Peugeot et Citroën utilisent souvent des modules identiques, mais il est indispensable de vérifier le numéro de pièce.
Un calculateur de boîte Peugeot nécessite-t-il une programmation ?
Dans de nombreux cas, non. Lorsque les numéros de pièce correspondent, le module peut fonctionner sans programmation supplémentaire.
Quels sont les symptômes d’un calculateur MCP ou BMP défectueux ?
Les symptômes les plus fréquents sont les problèmes de passage des vitesses, le mode dégradé, les défauts de communication et les problèmes liés au sélecteur de boîte.
Faut-il réparer un calculateur de boîte automatique ?
Dans de nombreux cas, réparer ou remplacer uniquement le calculateur de boîte automatique coûte beaucoup moins cher qu’une réfection complète de la transmission. Très souvent, le problème concerne uniquement l’électronique des modules TCM, EGS ou ISM alors que la boîte reste mécaniquement en bon état.
Services les plus demandés
- clonage de calculateur de boîte,
- réparation électronique TCM / EGS,
- préparation en version VIRGIN / CLEAR,
- remplacement du module sans programmation complexe,
- programmation et adaptation du calculateur de boîte.
De nombreux modèles Mercedes nécessitent un codage en ligne ou une adaptation SCN. Sur les véhicules Fiat, Peugeot et Citroën, un numéro de pièce compatible suffit souvent.
Comment choisir le bon calculateur de boîte automatique ?
Les éléments les plus importants pour sélectionner le bon calculateur sont :
- le numéro de pièce complet,
- la référence du fabricant,
- le modèle de boîte de vitesses,
- l’année du véhicule,
- le type de moteur,
- une photo du calculateur d’origine,
- les codes défauts issus du diagnostic.
La meilleure solution consiste à envoyer une photo de l’étiquette du calculateur d’origine ainsi que les codes défauts relevés au diagnostic. Cela permet de vérifier la compatibilité et d’éviter les problèmes lors du montage.
Q&A – choix d’un calculateur de boîte
Peut-on choisir un calculateur uniquement à partir du modèle du véhicule ?
Non. Un même modèle de véhicule peut utiliser plusieurs versions différentes de calculateurs de boîte. Le numéro de pièce reste l’information la plus importante.
Deux calculateurs visuellement identiques peuvent-ils être différents ?
Oui. Ils peuvent utiliser des versions logicielles différentes, des configurations spécifiques ou contenir des données d’antidémarrage différentes.
Quelles informations envoyer avant d’acheter un calculateur ?
Il est préférable d’envoyer une photo du module d’origine, le numéro VIN du véhicule, le modèle de voiture ainsi que les codes défauts relevés au diagnostic.
Résumé
Un calculateur de boîte automatique défectueux ne signifie pas forcément qu’il faut remplacer ou rénover entièrement la transmission. Dans de nombreux cas, le problème peut être résolu en remplaçant le module, en préparant une version VIRGIN pour les anciens modèles Mercedes ou en clonant les données du calculateur d’origine.
Pour les Fiat 500 et Panda, la compatibilité exacte du numéro de pièce Dualogic est essentielle. Sur les véhicules Peugeot et Citroën, de nombreux calculateurs peuvent fonctionner sans programmation supplémentaire lorsqu’ils sont correctement sélectionnés.
Chez ECUSALE, nous proposons des modules TCM, EGS, VGS, ISM, Dualogic, MCP et BMP testés et vérifiés pour les véhicules Mercedes, Fiat, Peugeot et Citroën. Nous aidons nos clients à choisir le bon calculateur à partir du numéro de pièce, des photos du module et des données de diagnostic.
Découvrez notre gamme complète de calculateurs de boîte automatique disponibles chez ECUSALE.
