Votre Mercedes ne sélectionne plus les rapports, repasse sur N ou ne communique plus avec le module ISM ?
Le module ISM A1644460710 / 1644460710 / A2C53238787 commande la sélection des positions P, R, N et D sur certains véhicules Mercedes-Benz équipés du système DIRECT SELECT et de la boîte automatique 722.9. Une panne peut empêcher le passage des rapports, bloquer le véhicule sur P ou N, provoquer un retour automatique sur N ou supprimer toute communication avec le calculateur A80.
Ce guide présente les applications du module A1644460710, les versions Siemens VDO et Continental, les symptômes et codes défauts fréquents, ainsi que les différences entre une préparation VIRGIN (vierge) et un clonage. Nous expliquons également l'ordre correct des adaptations avec Mercedes Star Diagnosis ou Xentry.
Vous n'avez pas besoin de choisir seul le module de remplacement. Envoyez-nous le VIN, une photo lisible de l'étiquette complète et les codes défauts. Nous vérifierons la compatibilité et vous indiquerons si une préparation VIRGIN ou un clonage est la solution adaptée.
Besoin d'aide pour un module ISM ?
Téléphone : +48 888 638 546
E-mail : sale@ecusale.com
1. Acheter un module A1644460710 VIRGIN entièrement testé
Nous proposons un module d'occasion soumis à des tests complets, effacé des données de l'ancien véhicule et prêt à être adapté.
VOIR LE MODULE ISM A1644460710 VIRGIN →
2. Envoyer le module ISM d'origine pour un clonage
Si une remise à l'état VIRGIN n'est pas possible pour la version concernée, nous pouvons vérifier la possibilité de transférer les données du module d'origine vers une pièce compatible.
3. Consulter les autres calculateurs de boîte Mercedes
Notre offre comprend également d'autres références ISM ainsi que des calculateurs EGS et TCM pour boîtes automatiques Mercedes-Benz.
VOIR LES CALCULATEURS ISM, EGS ET TCM →
Sommaire
- Qu'est-ce qu'un module ISM Mercedes ?
- Références A1644460710 et fabricants
- Sur quels modèles Mercedes trouve-t-on A1644460710 ?
- Comment choisir le module selon la référence ou le VIN ?
- Symptômes fréquents d'une panne ISM
- Exemples de codes défauts
- Contrôles à effectuer avant le remplacement
- Que signifie ISM VIRGIN ?
- Programmation et ordre des adaptations
- Modules produits avant et après 2013
- Clonage du module ISM
- Prix et disponibilité
- Autres références ISM Mercedes
- Informations nécessaires pour un devis
- Questions fréquentes
Qu'est-ce qu'un module ISM Mercedes ?
ISM signifie Intelligent Servo Module. Il s'agit du servomodule du système Mercedes DIRECT SELECT, identifié comme A80 dans le diagnostic Mercedes-Benz. Installé au niveau de la boîte de vitesses, il exécute physiquement la sélection des positions P, R, N et D.
| Élément | Fonction dans le système |
|---|---|
| Sélecteur de vitesses | Transmet la demande du conducteur pour P, R, N ou D. |
| ISM / A80 | Actionne le mécanisme et contrôle la position réellement atteinte. |
| Calculateur de boîte | Commande la transmission et échange les informations avec l'ISM. |
| Autorisation de démarrage | Vérifie l'autorisation et la position permettant le démarrage. |
| Réseau CAN | Assure la communication entre les différents calculateurs. |
Le module ISM contient une électronique, un moteur d'actionnement, des capteurs de position et des données liées au véhicule. Un module d'occasion provenant d'une autre voiture ne fonctionne donc généralement pas sans remise à zéro et adaptation, ou sans clonage des données d'origine.
A1644460710 – références Siemens et Continental
Le module présenté dans cet article peut porter plusieurs identifiants sur son étiquette.
| Référence | Signification |
|---|---|
| A1644460710 | Référence complète Mercedes-Benz. |
| 1644460710 | La même référence écrite sans la lettre A. |
| A2C53238787 | Numéro fabricant présent sur certaines étiquettes. |
| A80 | Désignation du module ISM dans le diagnostic Mercedes-Benz. |
Les modules ISM peuvent être marqués Siemens VDO ou Continental. Les pièces plus anciennes portent souvent une étiquette Siemens ou Siemens VDO, tandis que certaines versions plus récentes sont marquées Continental.
Ne choisissez pas la pièce uniquement selon le fabricant ou l'aspect du boîtier. La référence Mercedes complète, le numéro fabricant, la version matérielle, le logiciel et le VIN sont plus importants.
Sur quels modèles Mercedes trouve-t-on A1644460710 ?
Le module A1644460710 a principalement été monté sur certaines Mercedes-Benz équipées du système DIRECT SELECT et de la boîte automatique 7G-Tronic 722.9.
| Modèle | Série | Application indicative |
|---|---|---|
| Mercedes Classe M / ML | W164 | Certaines motorisations essence et diesel avec boîte 722.9. |
| Mercedes GL | X164 | Certaines versions équipées du système DIRECT SELECT. |
| Mercedes Classe R | W251 | Certaines versions avec boîte automatique 7G-Tronic. |
A1644460710 convient notamment à certaines Mercedes ML W164, GL X164 et Classe R W251. Cette liste reste indicative. Elle ne signifie pas que le module est compatible avec chaque voiture de la série, chaque moteur ou toute boîte 722.9. Mercedes a utilisé différentes versions selon la date de production, l'équipement et l'évolution de la transmission.
L'absence de votre modèle dans le tableau ne signifie pas automatiquement que la pièce est incompatible. Inversement, la présence du modèle ne confirme pas la compatibilité d'un véhicule précis. Le critère principal reste la référence complète relevée sur le module d'origine, complétée si nécessaire par le contrôle du VIN.
Comment choisir un module ISM selon la référence ou le VIN ?
Commencez par photographier l'étiquette complète du module d'origine. En plus de la référence Mercedes-Benz, elle peut comporter des indications de fabricant, de matériel et de production permettant de distinguer des modules visuellement identiques.
| Élément vérifié | Information obtenue |
|---|---|
| Référence Mercedes-Benz | Critère principal de compatibilité : A1644460710 ou 1644460710 pour le module décrit ici. |
| Numéro fabricant | Permet d'identifier précisément la version Siemens VDO ou Continental, par exemple A2C53238787. |
| VIN | Confirme le modèle, la date de production, l'équipement d'origine et les références prévues. |
| Version matérielle et logiciel | Détermine les possibilités de remise à l'état VIRGIN, de clonage et de programmation. |
Une recherche telle que « ISM Mercedes W164 » ou « calculateur boîte 722.9 » permet d'identifier une famille de pièces, mais ne confirme pas une correspondance exacte. Deux unités identiques extérieurement peuvent utiliser une électronique, un logiciel ou une protection de données différents.
Panne du module ISM Mercedes – symptômes fréquents
| Symptôme | Comportement du véhicule |
|---|---|
| Impossible de sélectionner D ou R | La marche avant ou la marche arrière demandée ne s'engage pas. |
| Retour sur N | Le rapport est sélectionné brièvement, puis la boîte ou l'affichage revient au point mort. |
| Véhicule bloqué sur P | La position parking ne se libère pas malgré des conditions de démarrage normales. |
| Rapport qui saute | La position sélectionnée disparaît ou change de manière inattendue. |
| Absence de communication A80 | Xentry ou Star Diagnosis ne parvient pas à communiquer avec l'ISM. |
| Position affichée incorrecte | L'affichage ne correspond pas à la position demandée par le conducteur. |
Ces symptômes ne prouvent pas à eux seuls que l'ISM est défectueux. Une batterie faible, un faisceau endommagé, un problème CAN, un sélecteur défectueux, le calculateur de boîte ou une panne mécanique peuvent produire des effets similaires.
A1644460710 ISM – exemples de codes défauts
La description exacte peut varier selon la version de Xentry et la configuration du véhicule. Un code doit être interprété avec les valeurs réelles, les mesures d'alimentation et l'état de la communication CAN.
| Code indicatif | Orientation du diagnostic |
|---|---|
| 1904 | Défaut possible du mécanisme interne ou de la position dans le composant A80. |
| 1918 / 1922 | Possible défaut interne du module ISM selon le libellé du diagnostic. |
| 1974 | Peut concerner la position P ou une position ISM incohérente. |
| P179A77 | La position du servomodule ne peut pas être atteinte ou apprise correctement. |
| P179D | Problème possible d'actionnement, de position ou de communication de l'ISM. |
| Codes U / aucune communication | Contrôler les alimentations, masses, connecteurs et le réseau CAN avant de condamner le module. |

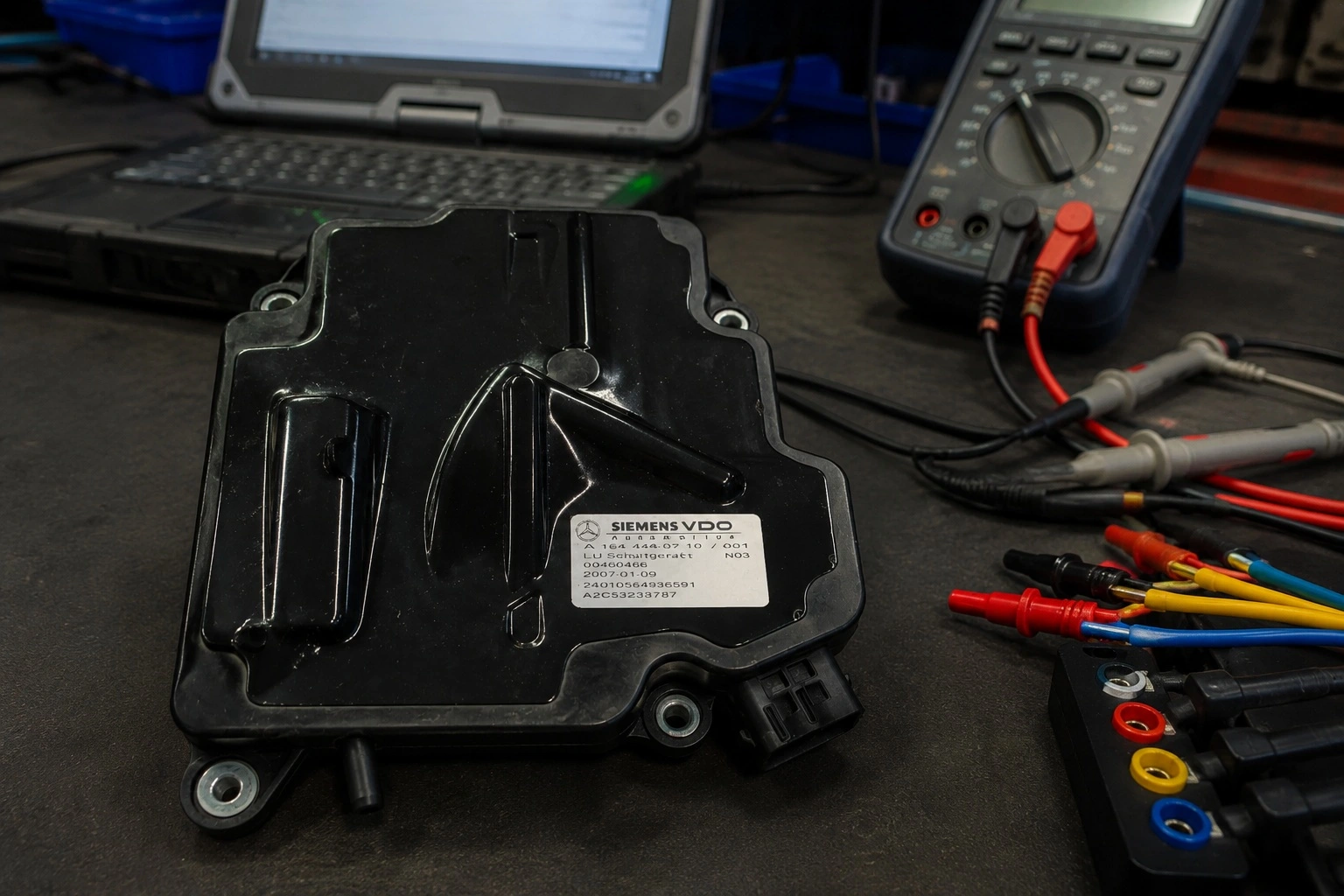

Que contrôler avant de remplacer le module ISM ?
- Batterie et tension de charge : une tension faible ou instable peut provoquer des erreurs de communication et de position.
- Alimentations et masses : effectuez des mesures sous charge, pas uniquement un contrôle visuel.
- Faisceau et connecteur : recherchez l'humidité, la corrosion, les fils abîmés et les broches desserrées.
- Réseau CAN : vérifiez si A80, le calculateur de boîte et le sélecteur apparaissent dans le diagnostic.
- Valeurs réelles : comparez la position demandée à celle reconnue par le module.
- Historique : déterminez si l'ISM a déjà été remplacé, effacé, cloné ou adapté.
Après une batterie déchargée, de nombreux défauts de communication peuvent être mémorisés simultanément. Stabilisez l'alimentation, effacez les défauts et contrôlez ceux qui reviennent comme actifs.
Module ISM VIRGIN – qu'est-ce que cela signifie ?
Un module VIRGIN, ou vierge, a été effacé des données du véhicule précédent et préparé pour être affecté à une autre voiture compatible. Il est prêt à être programmé, mais il n'est pas plug-and-play. Après le montage, une mise en service initiale et une adaptation sont nécessaires.
| Type de module | État des données | Opération nécessaire |
|---|---|---|
| ISM d'occasion standard | Contient les données de l'ancien véhicule. | Ne pas monter sans préparation correcte. |
| ISM VIRGIN | Les données précédentes ont été remises à zéro. | Effectuer la mise en service et l'adaptation avec Star Diagnosis ou Xentry. |
| ISM cloné | Contient les données transférées depuis le module d'origine. | La suite dépend de la version et de la qualité du clonage. |
La préparation VIRGIN est particulièrement utile lorsque le module d'origine est trop endommagé pour permettre la lecture de ses données. Le module vierge est alors affecté au véhicule avec les procédures Mercedes-Benz, à condition que le matériel soit compatible et que cette génération puisse être remise à zéro.
Le clonage suit une autre méthode : les données de l'ISM d'origine sont transférées vers une pièce compatible. Cette solution est souvent utilisée pour les versions plus récentes qui ne peuvent pas être préparées en VIRGIN ou lorsque la configuration d'origine doit être conservée.
ACHETER A1644460710 TESTÉ ET PRÉPARÉ EN VIRGIN →

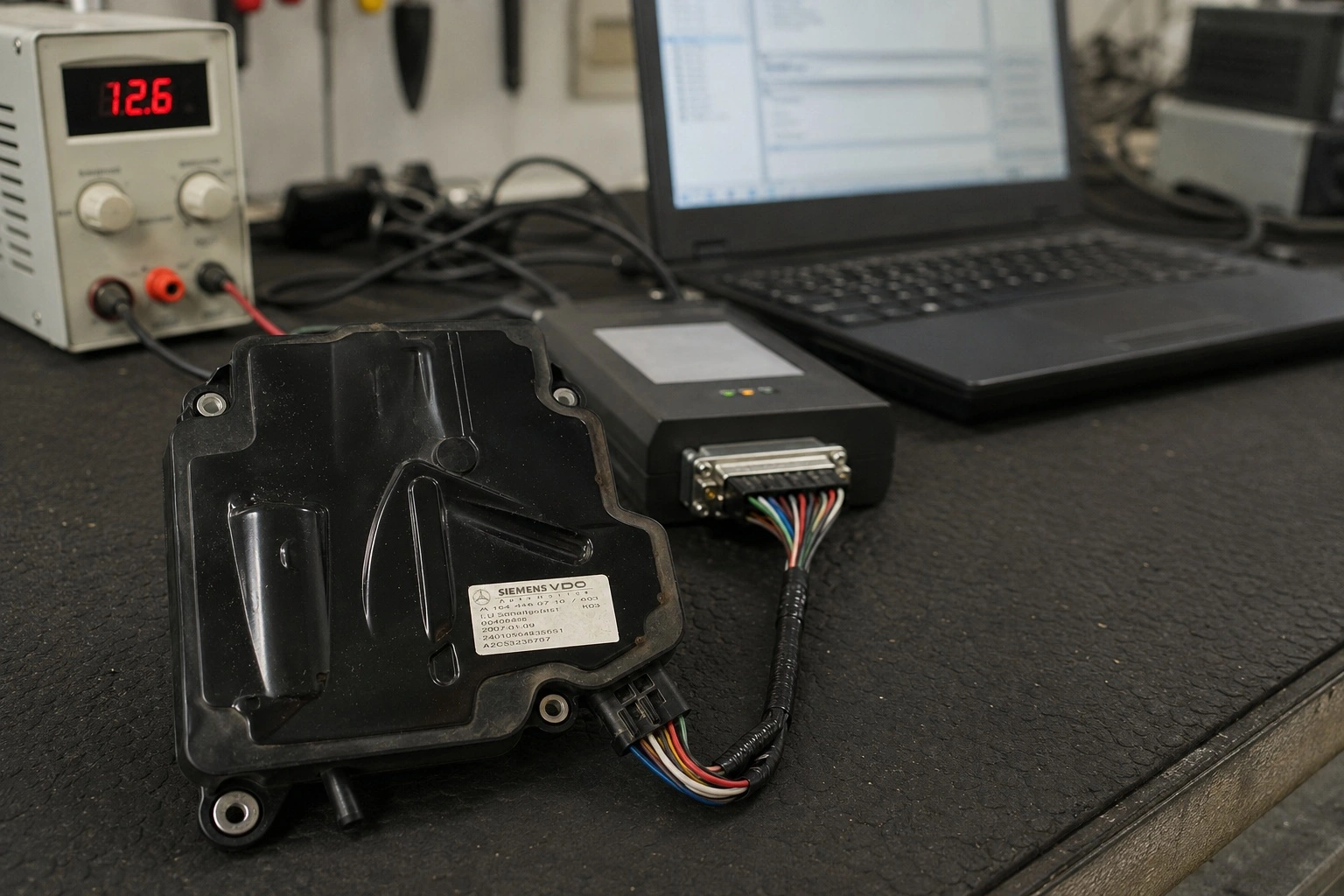

Comment programmer le module ISM A1644460710 ?
La mise en service d'un module VIRGIN nécessite Mercedes Star Diagnosis ou Xentry. Un lecteur de codes universel ne réalise généralement pas la personnalisation et l'adaptation complètes.
- Monter un module compatible et raccorder un stabilisateur de tension.
- Lancer la procédure de mise en service initiale dans Xentry.
- Calibrer le sélecteur et les positions du module ISM.
- Adapter l'ISM au système de commande de la boîte automatique.
- Affecter le module au véhicule et effectuer l'autorisation nécessaire.
- Effacer les défauts et contrôler les positions P, R, N et D.
- Vérifier les valeurs réelles et effectuer un essai routier si nécessaire.
L'ordre est important : commencez par le calibrage du sélecteur et de l'ISM, puis réalisez l'adaptation à la boîte et au véhicule. Une étape oubliée peut laisser la voiture sur N ou P ou faire réapparaître les défauts.
Modules ISM Mercedes avant et après 2013
| Génération | Solution généralement disponible |
|---|---|
| De nombreux modules jusqu'à environ 2013 | Remise à l'état VIRGIN souvent possible, suivie d'une adaptation. |
| De nombreux modules après environ 2013 | Codage complet en ligne ou clonage des données d'origine souvent nécessaire. |
L'année 2013 reste une limite indicative. La méthode dépend de la référence exacte, du matériel et du logiciel. Mercedes a utilisé plusieurs solutions pendant les périodes de transition, et le module peut aussi avoir été remplacé auparavant. Nous vérifions donc toujours l'étiquette complète.
Clonage du module ISM Mercedes
Le clonage consiste à transférer les données de l'ISM d'origine vers un module de remplacement compatible. Il est utilisé lorsque la remise à l'état VIRGIN est impossible ou lorsque les données d'origine doivent être conservées.
Vous pouvez nous envoyer :
- le module ISM d'origine pour contrôler la possibilité de lecture ;
- le module d'origine avec la pièce de remplacement achetée ;
- les fichiers de lecture complets, qui doivent être vérifiés avant utilisation.
Une absence de communication par la prise de diagnostic n'empêche pas toujours le clonage. Dans certains cas, la mémoire reste lisible directement sur table. Le résultat dépend du type et de l'étendue des dommages.
Quel est le prix d'un module ISM VIRGIN ?
Un module ISM d'occasion entièrement testé et préparé en VIRGIN coûte généralement environ 350 à 400 EUR, selon la référence et la disponibilité.
| Solution | Prix indicatif et conditions |
|---|---|
| ISM VIRGIN d'occasion testé | Environ 350 à 400 €; adaptation nécessaire après le montage. |
| Clonage vers un module acheté | Peut être compris dans le prix du module après accord préalable. |
| Module d'origine neuf | Souvent indisponible, délai long ou prix proche de 2 000 €. |
Un module VIRGIN d'occasion testé représente souvent une solution plus rapide et plus économique qu'une pièce neuve. Le prix exact est confirmé après vérification de la référence.
Autres références ISM Mercedes
A1644460710 est l'une des nombreuses références de la famille ISM. Un aspect identique ne signifie pas que les modules sont interchangeables.
| Exemples de références | Information importante |
|---|---|
| A1644460610 / 1644460610 | La compatibilité doit être confirmée selon la référence et le VIN. |
| A0002701752 / 0002701752 | Autre version ISM utilisée sur certains modèles Mercedes-Benz. |
| A0002701852 / A2C53423295 | Module ISM 7G-Tronic dont la préparation dépend de la version. |
| A0002701952 / 0002701952 | Référence différente qui ne doit pas être confondue avec A1644460710. |
| A0002703252 / 0002703252 | Version 722.9 pouvant nécessiter un clonage. |
| A0044460310 / 0044460310 | Autre référence ISM nécessitant un contrôle séparé. |
VOIR LES CALCULATEURS DE BOÎTE AUTOMATIQUE →
RECHERCHER TOUTES LES RÉFÉRENCES ISM DISPONIBLES →
Quelles informations fournir pour obtenir un devis ?
- VIN : permet de vérifier la version exacte et la configuration d'origine.
- Photo de l'étiquette complète : montre toutes les références Mercedes et fabricant.
- Modèle et année : aident à identifier la génération du module.
- Codes défauts complets : facilitent l'évaluation de la panne.
- État de la communication : information importante pour un clonage.
- Service souhaité : module VIRGIN, achat d'une pièce ou clonage.
Contactez ECUSale avant d'envoyer le module. Nous confirmerons la faisabilité, la disponibilité, le délai indicatif et la procédure d'expédition.
Téléphone : +48 888 638 546
E-mail : sale@ecusale.com
COORDONNÉES ET CONTACT → • FRAIS ET DÉLAIS DE LIVRAISON → • MOYENS DE PAIEMENT →
Module ISM A1644460710 – questions fréquentes
| Question | Réponse |
|---|---|
| Le module A1644460710 VIRGIN est-il plug-and-play ? | Non. Il est prêt à être programmé, mais une mise en service et une adaptation avec Star Diagnosis ou Xentry sont nécessaires. |
| Un module ISM provenant d'une autre voiture fonctionne-t-il sans programmation ? | Généralement non. Il doit être préparé en VIRGIN ou cloné à partir du module d'origine. |
| Comment programmer le module ISM A1644460710 ? | Il faut d'abord calibrer le module et le sélecteur, puis effectuer l'adaptation à la boîte et au véhicule. |
| Un retour sur N signifie-t-il toujours que l'ISM est défectueux ? | Non. Il faut également contrôler la batterie, les alimentations, le CAN, le sélecteur, le calculateur et la mécanique de la boîte. |
| Le code 1974 confirme-t-il une panne du module A80 ? | Il peut indiquer un problème de position P ou d'ISM, mais les alimentations, la communication et les valeurs réelles doivent être contrôlées. |
| Peut-on remplacer un module Siemens par un Continental ? | La compatibilité se vérifie selon les références complètes, la version matérielle et le VIN, et non uniquement selon le fabricant. |
| Quel est le prix d'un module ISM VIRGIN ? | Un module d'occasion entièrement testé coûte généralement entre 350 et 400 EUR selon la référence et la disponibilité. |
