Module BSI BCM 1349986080 503440020205 NBC250A.00

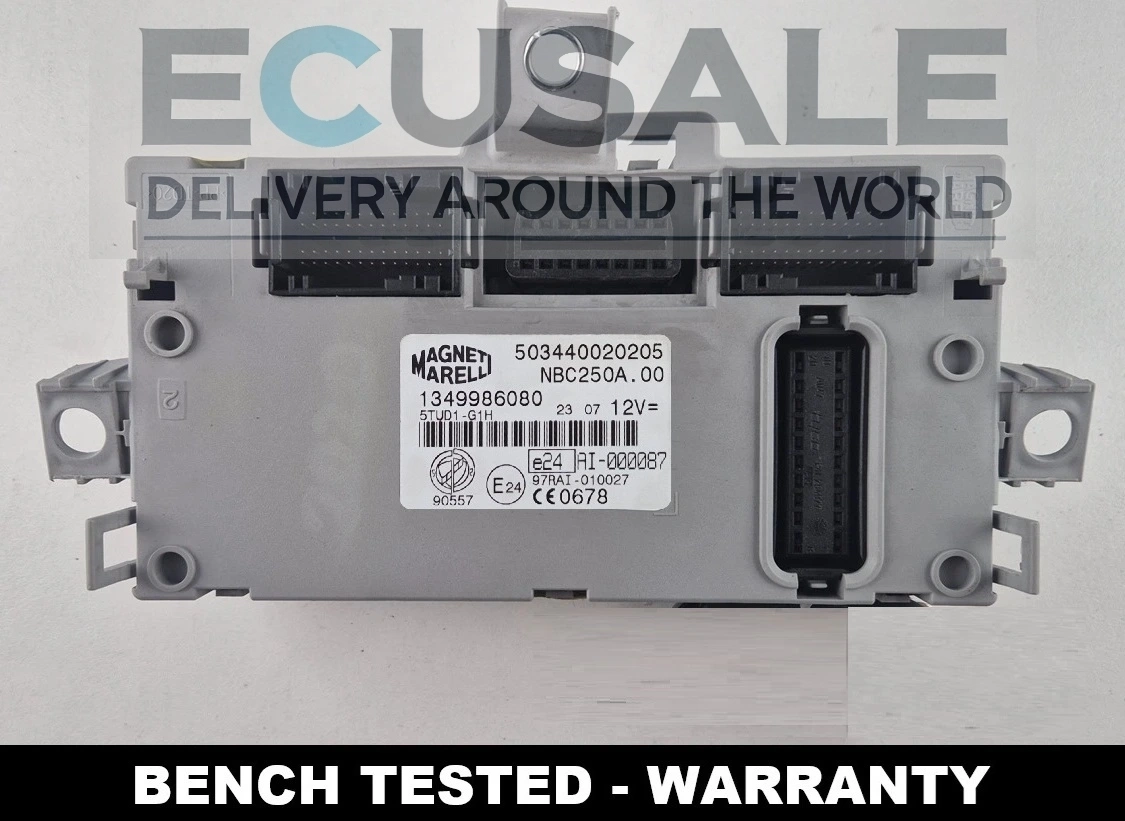

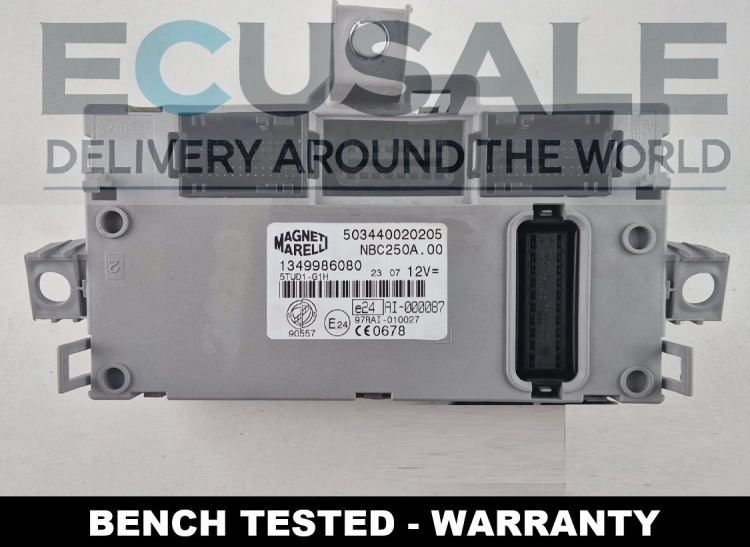

Ce module Magneti Marelli assure la gestion de l’électronique centrale de l’habitacle ainsi que la communication entre différents systèmes du véhicule. Il est destiné à certaines versions d’utilitaires construits sur la plateforme type 250 et doit être correctement préparé pour le véhicule concerné avant son installation.
Applications du module Body Computer 1349986080
- Fiat Ducato III, type 250 – certaines versions produites approximativement entre 2006 et 2011,
- Peugeot Boxer II, type 250 – certaines versions produites approximativement entre 2006 et 2011,
- Citroën Jumper II, type 250 – certaines versions produites approximativement entre 2006 et 2011,
- différentes motorisations et configurations de carrosserie – l’application exacte dépend des équipements du véhicule.

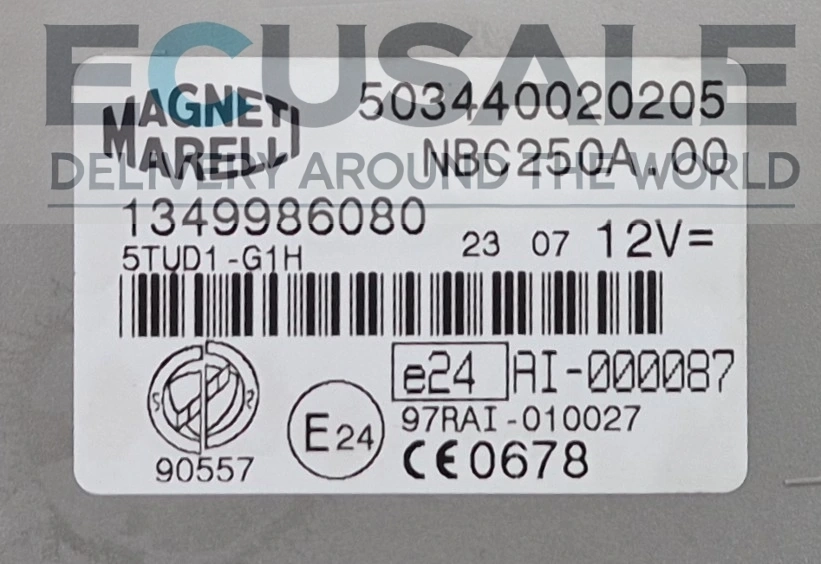

Avant l’achat, comparez les références 1349986080 et 503440020205, ainsi que la désignation NBC250A.00, avec le module d’origine. La correspondance du modèle, de l’année ou de la cylindrée ne suffit pas à confirmer la compatibilité de la pièce.
Symptômes courants d’un module BSI ou BCM 503440020205 défectueux
- absence de communication avec le module de carrosserie lors du diagnostic,
- problèmes de démarrage ou antidémarrage restant actif,
- fonctionnement incorrect de la fermeture centralisée ou de la télécommande,
- allumage intempestif ou absence de fonctionnement des feux, clignotants ou essuie-glaces,
- messages et voyants apparaissant de manière aléatoire sur le combiné d’instruments,
- coupures intermittentes de l’alimentation des équipements intérieurs,
- décharge de la batterie provoquée par une mauvaise mise en veille du module.
Des symptômes similaires peuvent également être causés par des câbles, connecteurs ou fusibles endommagés, de mauvaises masses ou d’autres modules reliés au réseau CAN. Un diagnostic complet de l’installation électrique est recommandé avant de remplacer le boîtier.
Programmation, codage et clonage du module 1349986080 / 503440020205
Un module 503440020205 d’occasion n’est normalement pas une pièce Plug & Play. Avant de fonctionner dans un autre véhicule, il doit recevoir un clonage des données d’origine ou être programmé et configuré individuellement.
- le clonage consiste à lire les données du module d’origine et à les transférer vers la pièce de remplacement,
- selon l’état du module, les données transférées peuvent comprendre les informations d’identification, la configuration des équipements et les données du système antidémarrage,
- des outils spécialisés compatibles avec le NBC250A.00 peuvent être utilisés sur établi, notamment iFlash BCM Tool ou METSIM PRO,
- sur le Fiat Ducato type 250, le diagnostic du Body Computer et la procédure PROXI Alignment peuvent être réalisés avec MultiECUScan et une interface ELM adaptée,
- sur le Peugeot Boxer et le Citroën Jumper, la configuration s’effectue avec un outil de diagnostic destiné aux véhicules PSA, tel que DiagBox ou Lexia.
La solution la plus sûre consiste à réaliser un clonage complet à partir d’une lecture valide de l’ancien BSI ou BCM. Si le module d’origine ne peut pas être lu, les opérations de programmation doivent être définies individuellement selon le numéro VIN, les équipements du véhicule et l’état du système antidémarrage.
Questions fréquentes
Le module 1349986080 convient-il à tous les Fiat Ducato III ?
Non. Cette référence a été utilisée uniquement sur certaines configurations du Ducato type 250. Avant l’achat, il faut comparer l’ensemble des références et vérifier les équipements du véhicule.
Le BSI 503440020205 pour Peugeot Boxer est-il prêt à être installé ?
Non. Il ne s’agit pas d’une pièce Plug & Play standard. Le module doit être cloné à partir de l’unité d’origine ou programmé pour le véhicule, puis correctement configuré à l’aide d’un outil de diagnostic.
Quels outils permettent de cloner le module Magneti Marelli NBC250A.00 ?
Le module peut être pris en charge par des programmateurs spécialisés pour BCM, notamment iFlash BCM Tool ou METSIM PRO. L’intervention doit être confiée à un électronicien automobile expérimenté dans les modules de carrosserie.
MultiECUScan suffit-il pour programmer le BCM 503440020205 d’un Ducato ?
Le logiciel prend en charge le diagnostic du Body Computer Marelli ainsi que la procédure PROXI Alignment. Il ne remplace toutefois pas le clonage de la mémoire si le module d’occasion contient encore les données de l’ancien véhicule.
Que faire si le module d’origine 1349986080 est complètement endommagé ?
Il faut d’abord vérifier si une lecture des données sur établi reste possible. Si aucune lecture valide ne peut être obtenue, une programmation à partir du numéro VIN, la configuration des équipements, la synchronisation de l’antidémarrage et un nouvel apprentissage des clés peuvent être nécessaires.
